Porque a curva de pressão do filtro prensa favorece o deslocamento positivo — e o que levantar antes de dimensionar a bomba.
Na mineração, o filtro prensa é um dos pontos onde a escolha da bomba para de ser detalhe e vira decisão de processo. Não porque o fluido seja exótico — polpa abrasiva, sólidos em alta concentração, às vezes pH agressivo e temperatura elevada já são o dia a dia da operação. O que torna o filtro prensa particular é o formato do ciclo de bombeamento. A bomba não trabalha num ponto fixo de operação. Ela percorre uma curva — e é essa curva que elimina boa parte das tecnologias convencionais.
Este é o terceiro artigo da série sobre desafios de fluido na mineração. Nos anteriores vimos para que serve a bomba peristáltica e o caso do underflow de espessador.
1. O filtro prensa é um problema de curva, não de ponto
Encher e prensar um filtro são duas fases com exigências opostas. No enchimento, as câmaras estão vazias e a bomba precisa entregar vazão alta contra pressão baixa — o objetivo é preencher rápido. Conforme a torta se forma, o cenário se inverte: a resistência cresce, a pressão sobe e a vazão precisa cair de forma controlada até o fim de ciclo, quando a bomba trabalha contra pressão alta entregando pouquíssima vazão, espremendo a umidade residual da torta.
Em outras palavras: uma única bomba precisa ir de “muita vazão, pouca pressão” a “pouca vazão, muita pressão” dentro do mesmo ciclo, repetidamente. Esse é o teste que separa a tecnologia certa da errada.
A pergunta de especificação não é “que vazão eu preciso?”. É “que vazão eu preciso em cada fase, e até que pressão a bomba precisa sustentar no fim?”
2. Onde as tecnologias convencionais sofrem
Cada alternativa comum falha por um motivo diferente nessa aplicação:
Centrífuga: é a mais comum e a que pior se adapta. Como a vazão dela cai com o aumento da pressão de forma não controlada, no fim de ciclo ela perde eficiência e “patina” contra a torta. Some o abrasivo, que come rotor e voluta, e o pH/temperatura, que atacam selo e materiais, e o resultado é manutenção constante. Foi exatamente a tecnologia substituída no case que ancora este artigo.
Bomba de fuso (cavidade progressiva): rotor e estator são consumíveis que o abrasivo desgasta rápido, e operar contra pressão crescente acelera esse desgaste.
3. Por que a peristáltica se encaixa na curva
A peristáltica é uma bomba de deslocamento positivo: entrega um volume fixo por rotação, independentemente da pressão de descarga. Na prática, isso significa que ela sustenta vazão mesmo quando a pressão sobe no fim de ciclo — e a vazão é controlada diretamente pela rotação, o que se integra de forma limpa a um controle automático.
Os três motivos que tornam a peristáltica adequada ao filtro prensa:
- Vazão controlável por rotação. Reduzir a velocidade reduz a vazão de forma previsível, acompanhando a transição de enchimento para prensagem — idealmente em malha fechada (ver seção 4).
- O fluido só toca o mangote. Sem rotor, estator, selo mecânico, gaxeta com água de selagem ou válvula expostos ao abrasivo e ao corrosivo. O desgaste se concentra em um único consumível, trocado em minutos sem desmontar a bomba.
- Tolera as condições severas. Sólidos em alta concentração, abrasivo e pH extremo deixam de ser ameaça ao mecanismo porque não há contato com partes móveis metálicas — desde que o composto do mangote seja compatível.
Em campo: o case que ancora este artigo

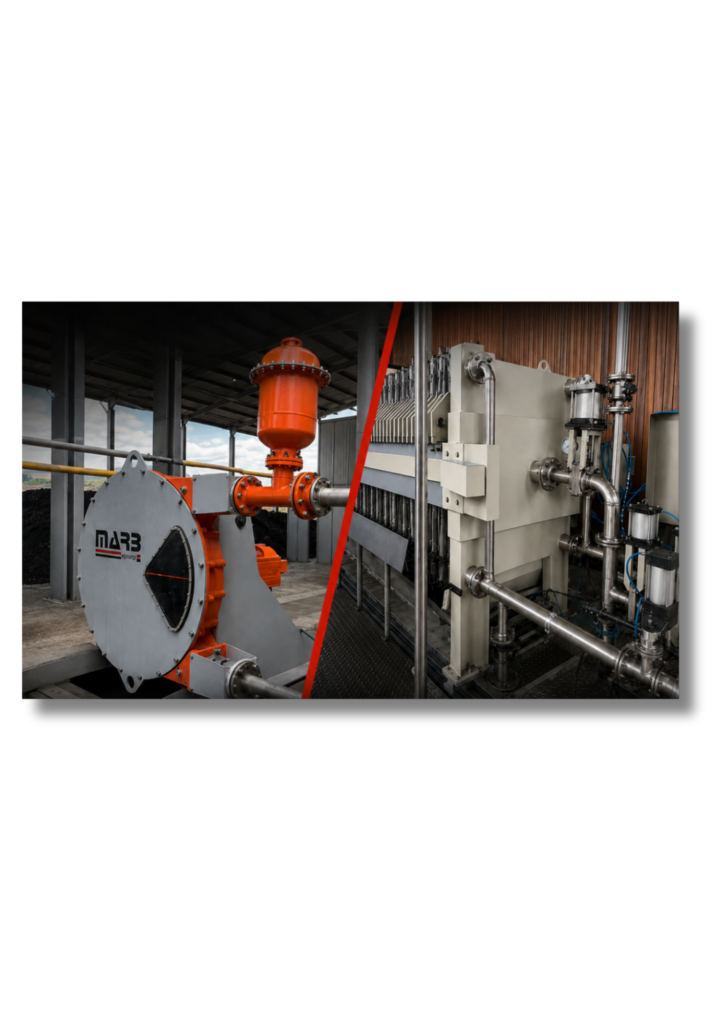

Uma planta de mineração operava o enchimento de filtro prensa com uma bomba centrífuga em condições severas: pH abaixo de 1, temperatura de 90 °C e cerca de 20% de sólidos. A substituição foi por uma MARB MHP100, com controle de pressão por transdutor integrado a CLP — a bomba ajusta a rotação conforme a pressão lida ao longo do ciclo, em vez de operar “no olho”.
Resultado da substituição: tortas com menor teor de umidade e maior volume de fluido.
Dois extremos no mesmo ponto: pH < 1 e 90 °C. A vedação de uma centrífuga sofre nas duas frentes ao mesmo tempo. Na peristáltica, nada disso toca o mecanismo — só o mangote, escolhido para resistir a essa química.
4. Como especificar: o que levantar antes de dimensionar
Especificar bem é, antes de tudo, levantar os dados certos do processo. Abaixo, os parâmetros que a engenharia da MARB usa para definir modelo e mangote. Quanto mais completo o levantamento, mais precisa a especificação — e menor o risco de erro que só aparece na operação.
4.1. Dados do fluido
- Tipo de polpa / produto e composição química
- Concentração de sólidos (% em peso)
- Densidade da polpa (t/m³)
- Granulometria e dureza do sólido (define o nível de abrasão)
- pH
- Temperatura de operação
4.2. Dados hidráulicos do ciclo
- Vazão de enchimento (m³/h) — a vazão alta da primeira fase
- Pressão de fim de ciclo (bar) — o ponto crítico que a bomba precisa sustentar
- Tempo de ciclo desejado — influencia o dimensionamento da vazão
- Altura manométrica / comprimento de linha
4.3. Controle e automação
Para acompanhar a curva do filtro, o ideal é controle de pressão em malha fechada: um transdutor de pressão na descarga realimenta um CLP (ou inversor de frequência) que ajusta a rotação da bomba em tempo real — vazão alta no enchimento, redução progressiva conforme a pressão sobe, parada no set point de fim de ciclo. Foi a arquitetura usada no case (transdutor + CLP).
4.4. Seleção do mangote
O mangote é o único componente em contato com o fluido — portanto, a escolha do composto define a vida útil da operação. A seleção cruza compatibilidade química (pH, produto), temperatura e abrasão. Opções: NR, EPDM, Hypalon e NBR.
Para o case (pH < 1 e 90 °C), o composto indicado foi o EPDM, caracterizado pela alta durabilidade e excepcional resistência química e térmica. Importante: a MARB mantém estoque amplo de mangotes para garantir pronta-entrega — assim, a troca do consumível não vira espera, e a previsibilidade de manutenção se mantém.
5. Especificação é onde a falha começa — ou é evitada
A maioria dos problemas de bombeamento em filtro prensa não nasce na operação. Nasce na especificação — uma bomba escolhida para um “ponto” quando a aplicação é uma “curva”, ou um mangote incompatível com a química real do fluido.
Na MARB, o caminho é o inverso: parte-se do fluido, da curva do ciclo e das condições de processo para definir modelo e mangote. A bomba e suas peças são fabricadas no Brasil, com pronta-entrega para todos os componentes. Suporte técnico de quem projeta e produz a bomba aqui.
A pergunta certa nunca é “qual bomba é melhor?”. É “qual é o seu fluido — e como é a sua curva?”
